Data model

Table of contents

Übersicht

Für die Kanban Web App wurde ein vollständiges Datenmodell entwickelt, das alle Kernfunktionen abbildet – Benutzerverwaltung, Projekte, Spalten, Karten und Mitgliederzuordnung.
Die Struktur basiert auf SQLite und ist für eine rein serverseitige Architektur mit Flask und Jinja2 optimiert.

Da wir uns bewusst gegen ORMs entschieden haben (siehe Design Decisions), wurde ein leicht verständliches Schema mit klaren Beziehungen und Foreign Keys umgesetzt.

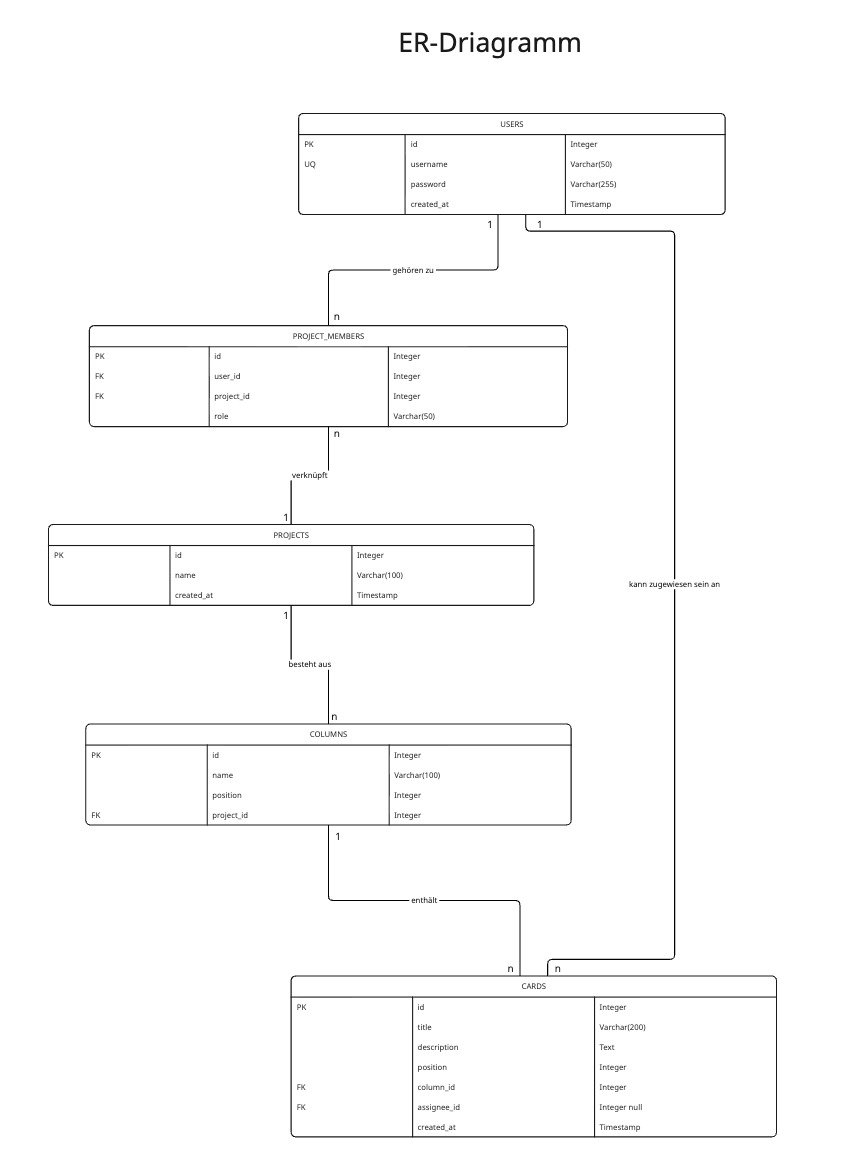

ER-Diagramm

ER-Diagramm

Tabellen im Detail

Users

Die users-Tabelle speichert registrierte Benutzer, die sich anmelden, Projekte erstellen und Aufgaben übernehmen können.

  • id (INTEGER PRIMARY KEY AUTOINCREMENT) – Eindeutige ID des Benutzers
  • username (TEXT UNIQUE NOT NULL) – Benutzername für den Login
  • password (TEXT NOT NULL) – Passwort für Authentifizierung
  • created_at (TIMESTAMP DEFAULT CURRENT_TIMESTAMP) – Zeitpunkt der Registrierung

Ein User kann mehrere Projekte besitzen und Aufgaben zugewiesen bekommen.

Projects

Die projects-Tabelle repräsentiert einzelne Kanban-Projekte.

  • id (INTEGER PRIMARY KEY AUTOINCREMENT) – Eindeutige Projekt-ID
  • name (TEXT NOT NULL) – Name des Projekts
  • created_at (TIMESTAMP DEFAULT CURRENT_TIMESTAMP) – Erstellungsdatum

Ein Projekt enthält mehrere Spalten (Columns) und Karten (Cards) und kann mehrere Mitglieder haben.

Project_Members

Die project_members-Tabelle bildet eine n:m-Beziehung zwischen Benutzern und Projekten ab.

  • id (INTEGER PRIMARY KEY AUTOINCREMENT)
  • user_id (INTEGER NOT NULL, FOREIGN KEY → users.id) – Benutzer im Projekt
  • project_id (INTEGER NOT NULL, FOREIGN KEY → projects.id) – Zugehöriges Projekt
  • role (TEXT DEFAULT ‘member’) – Rolle des Benutzers (z. B. Owner oder Member)

Ein Benutzer kann in mehreren Projekten Mitglied sein, und ein Projekt kann mehrere Mitglieder haben.

Columns

Die columns-Tabelle definiert die Spaltenstruktur innerhalb eines Projekts – klassischerweise To Do, In Progress, Review und Done.

  • id (INTEGER PRIMARY KEY AUTOINCREMENT) – Eindeutige Spalten-ID
  • name (TEXT NOT NULL) – Name der Spalte
  • position (INTEGER NOT NULL) – Reihenfolge der Spalte im Projekt
  • project_id (INTEGER NOT NULL, FOREIGN KEY → projects.id) – Zugehöriges Projekt

Jedes Projekt erhält beim Erstellen automatisch die vier Standardspalten.

Cards

Die cards-Tabelle speichert Aufgaben oder Arbeitseinheiten, die sich in den Spalten befinden.

  • id (INTEGER PRIMARY KEY AUTOINCREMENT) – Eindeutige Karten-ID
  • title (TEXT NOT NULL) – Titel der Aufgabe
  • description (TEXT) – Beschreibung der Aufgabe
  • position (INTEGER) – Reihenfolge in der Spalte
  • column_id (INTEGER NOT NULL, FOREIGN KEY → columns.id) – Zugehörige Spalte
  • assignee_id (INTEGER, FOREIGN KEY → users.id, NULLABLE) – Verantwortlicher Benutzer
  • created_at (TIMESTAMP DEFAULT CURRENT_TIMESTAMP) – Erstellungsdatum

Eine Karte gehört zu genau einer Spalte, kann aber keinem oder einem Benutzer zugewiesen sein.

Beziehungen

  • User verwaltet Projekte (n:m) – Über project_members
  • Projekt besteht aus Spalten (1:n) – Über columns
  • Spalte enthält Karten (1:n) – Über cards
  • User ist Kartenbearbeiter (1:n) – Über assignee_id

Damit ergibt sich eine klare hierarchische Struktur:
User → Project → Column → Card

Wichtige Queries

Alle Projekte eines Benutzers:

SELECT p.*
FROM projects p
JOIN project_members pm ON p.id = pm.project_id
WHERE pm.user_id = ?;

Alle Spalten eines Projekts::

SELECT * FROM columns
WHERE project_id = ?
ORDER BY position ASC;

Alle Karten in einer Spalte:::

SELECT * FROM cards
WHERE column_id = ?
ORDER BY position ASC;

Alle Aufgaben, die einem Benutzer zugewiesen sind::::

SELECT c.title, c.description, col.name AS column_name, p.name AS project_name
FROM cards c
JOIN columns col ON c.column_id = col.id
JOIN projects p ON col.project_id = p.id
WHERE c.assignee_id = ?;

Mitglieder eines Projekts:::::

SELECT u.username, pm.role
FROM project_members pm
JOIN users u ON pm.user_id = u.id
WHERE pm.project_id = ?;

Design-Überlegungen

Warum Standardspalten (To Do, In Progress, Review, Done)?
Der klassische Kanban-Workflow wird automatisch bereitgestellt, wodurch der Einstieg für Nutzer einfacher wird.

Warum optionale assignee_id?
Nicht jede Aufgabe muss sofort jemandem zugewiesen sein – das unterstützt flexiblere Workflows.

Warum eine eigene project_members-Tabelle?
So können mehrere Benutzer an einem Projekt zusammenarbeiten, ohne die Ownership-Logik in der projects-Tabelle zu verkomplizieren.

Warum position in Columns und Cards?
Ermöglicht einfache Sortierung und spätere Erweiterung für Drag-and-Drop-Funktionalität.
